Logitech MX Master 2S 휠교체

※ 본 포스팅은 분해조립의 과정이 생략돼 있습니다. 분해조립에 관한 내용은 아래링크를 참고하시기 바랍니다.

로지텍 MX Master 2S 완전 분해조립 매뉴얼

Logitech MX Master 2s Mouse Disassembly

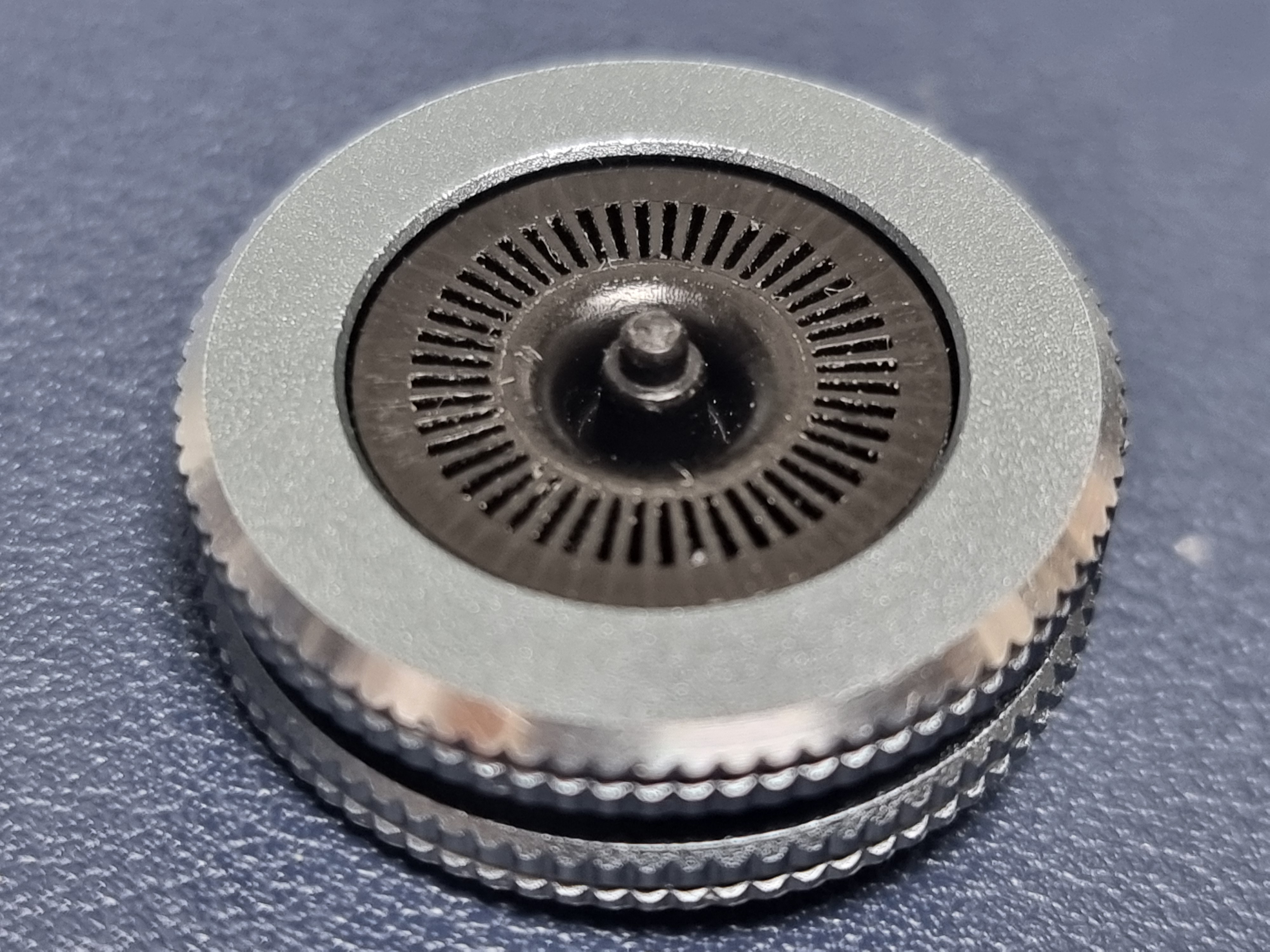

알리에서 위 사진과 동일한 mx master 2s 휠 세트를 구매했습니다.

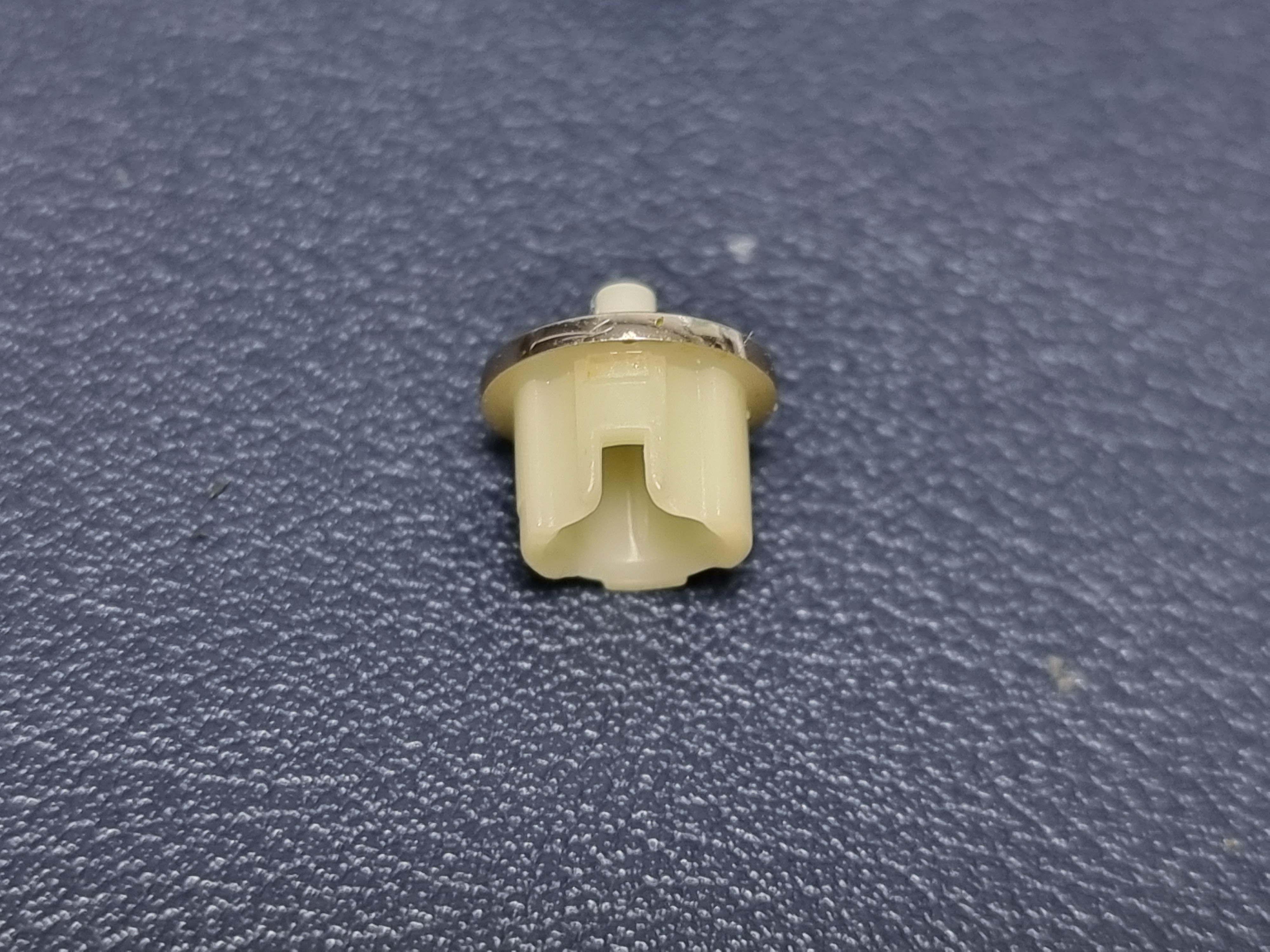

기존에 달려있는 휠은 안쪽에 플라스틱 부품이 결합되어 있는데 이 부품을 구매한 휠에 이식을 해야 합니다.

하지만 이 부품을 분리하는 별도의 도구는 없었고

또 밀어내는 방향도 따로 있는데 힘을 받는 부분이 약 1.5mm정도의 원이었으므로

균일한 힘을 받고 원래 부품의 변형을 최대한 방지하기 위해 별도의 분해도구를 제작하였습니다.

728x90

wheel_remove1.ipt

0.29MB

wheel_remove2.ipt

0.19MB

필요하신 분은 출력해서 사용하세요

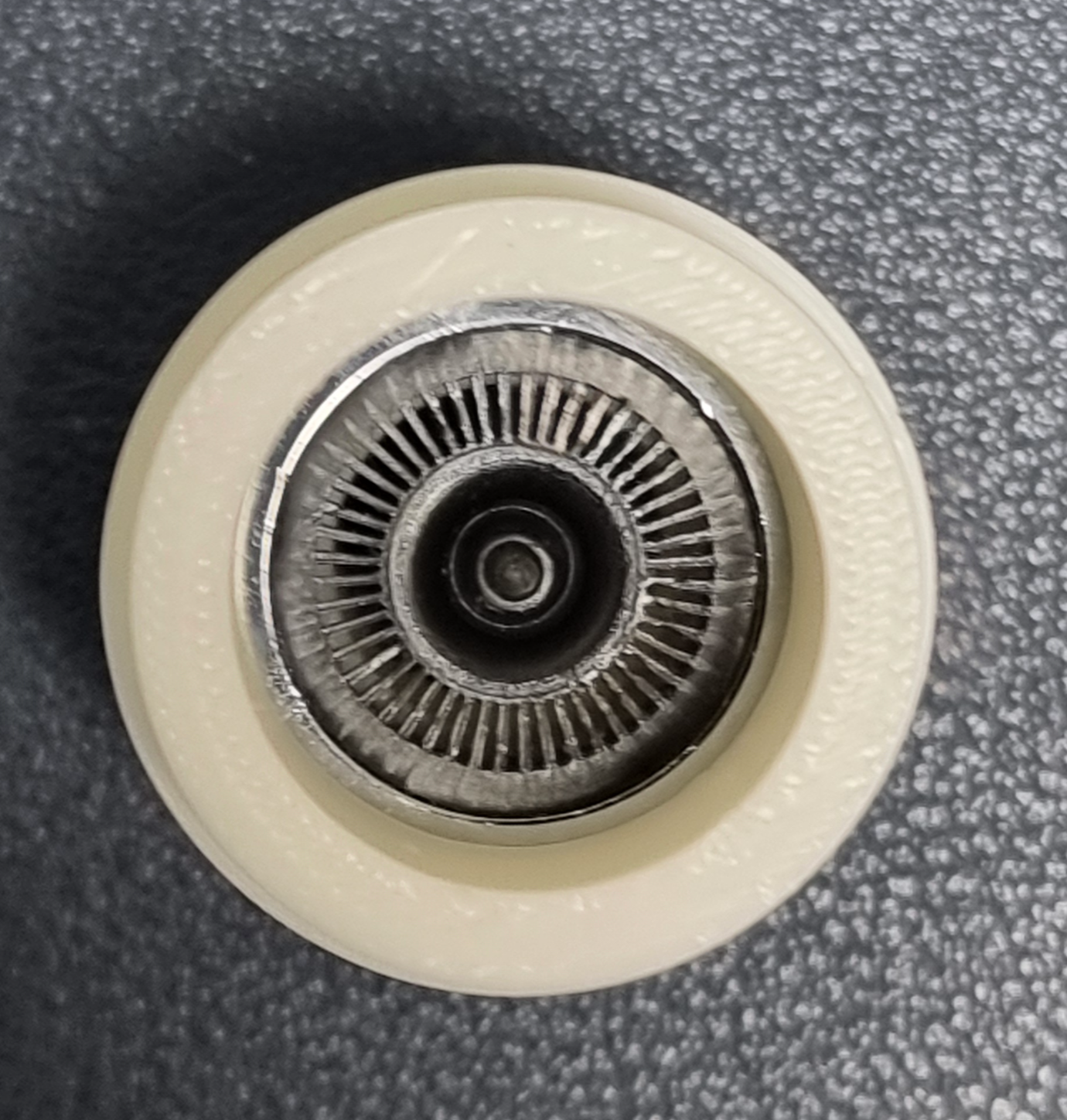

위처럼 결합을 하고 손으로 눌러보았지만 꿈쩍하지 않습니다.



고무망치로 생각보다 큰 힘을 들여 분해를 했습니다.

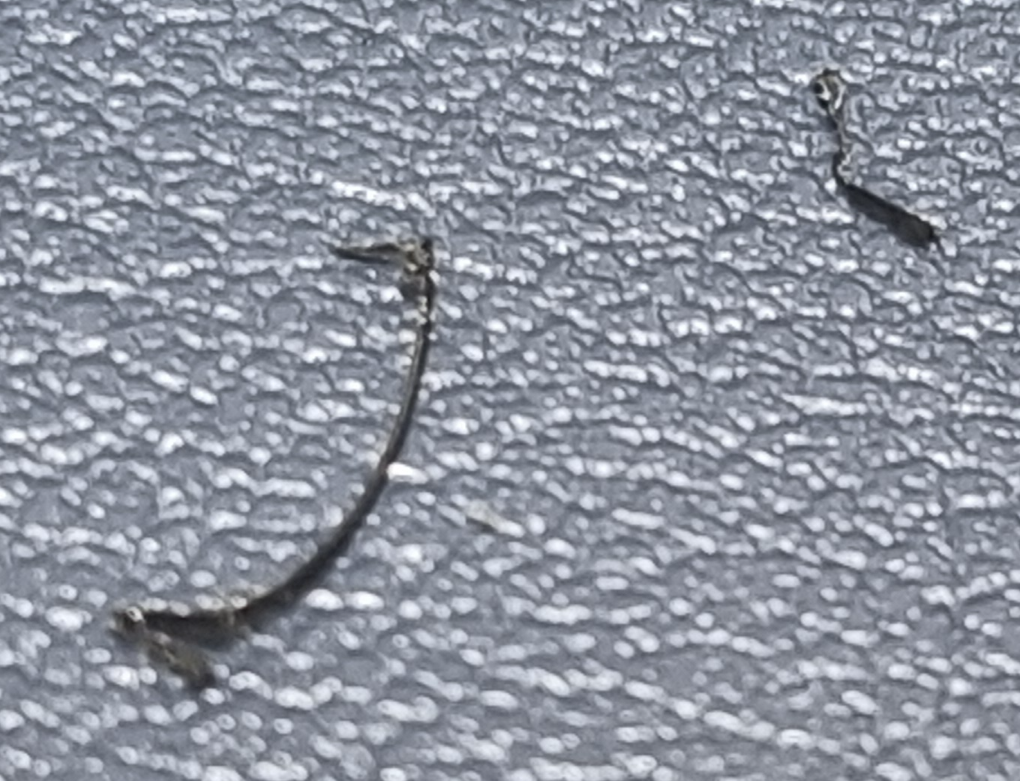

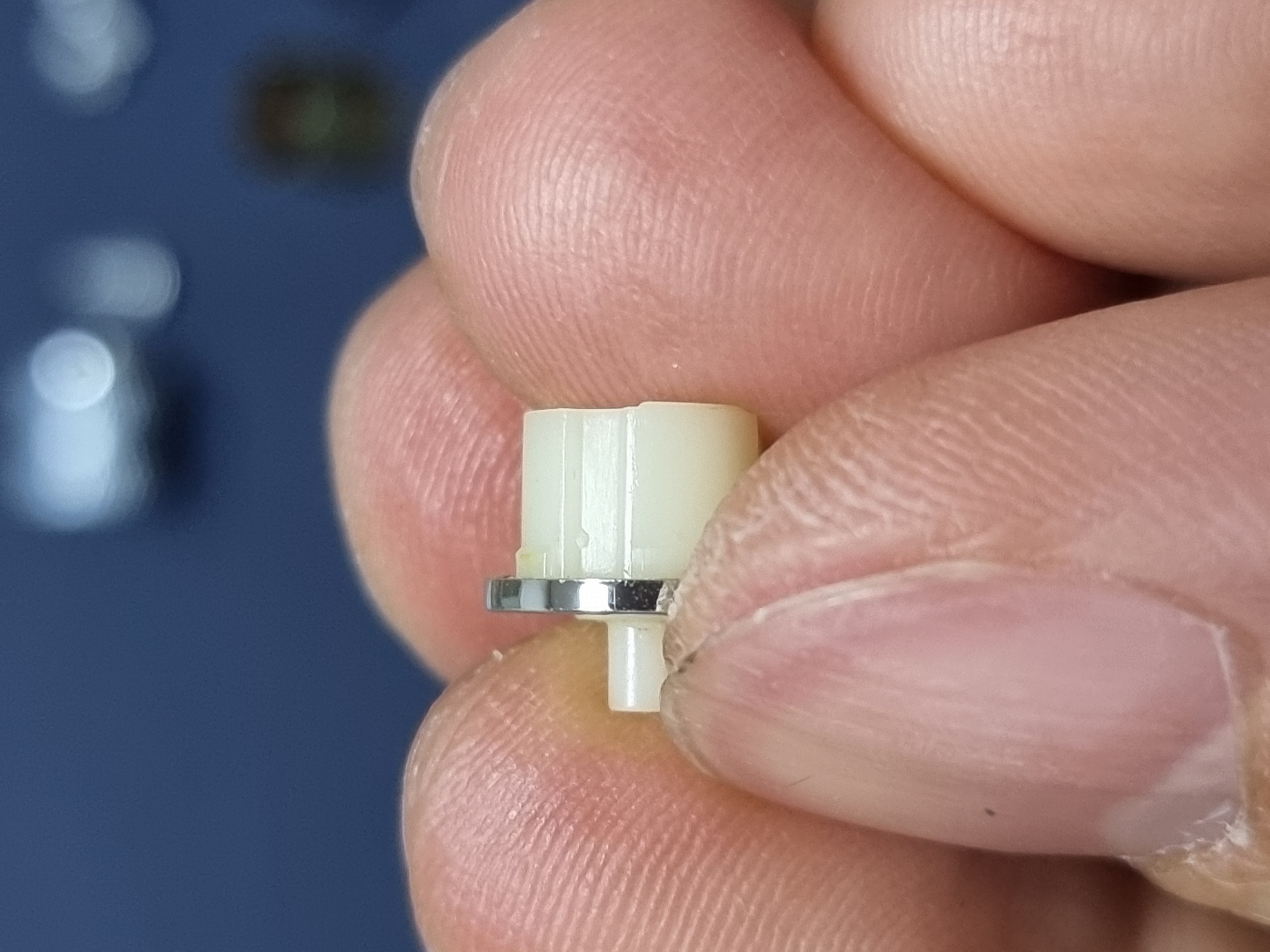

분해하고 나니 위아래로 걸리는 부분이 있었는데 그 부분이 아주 얇게 떨어져 나왔습니다.

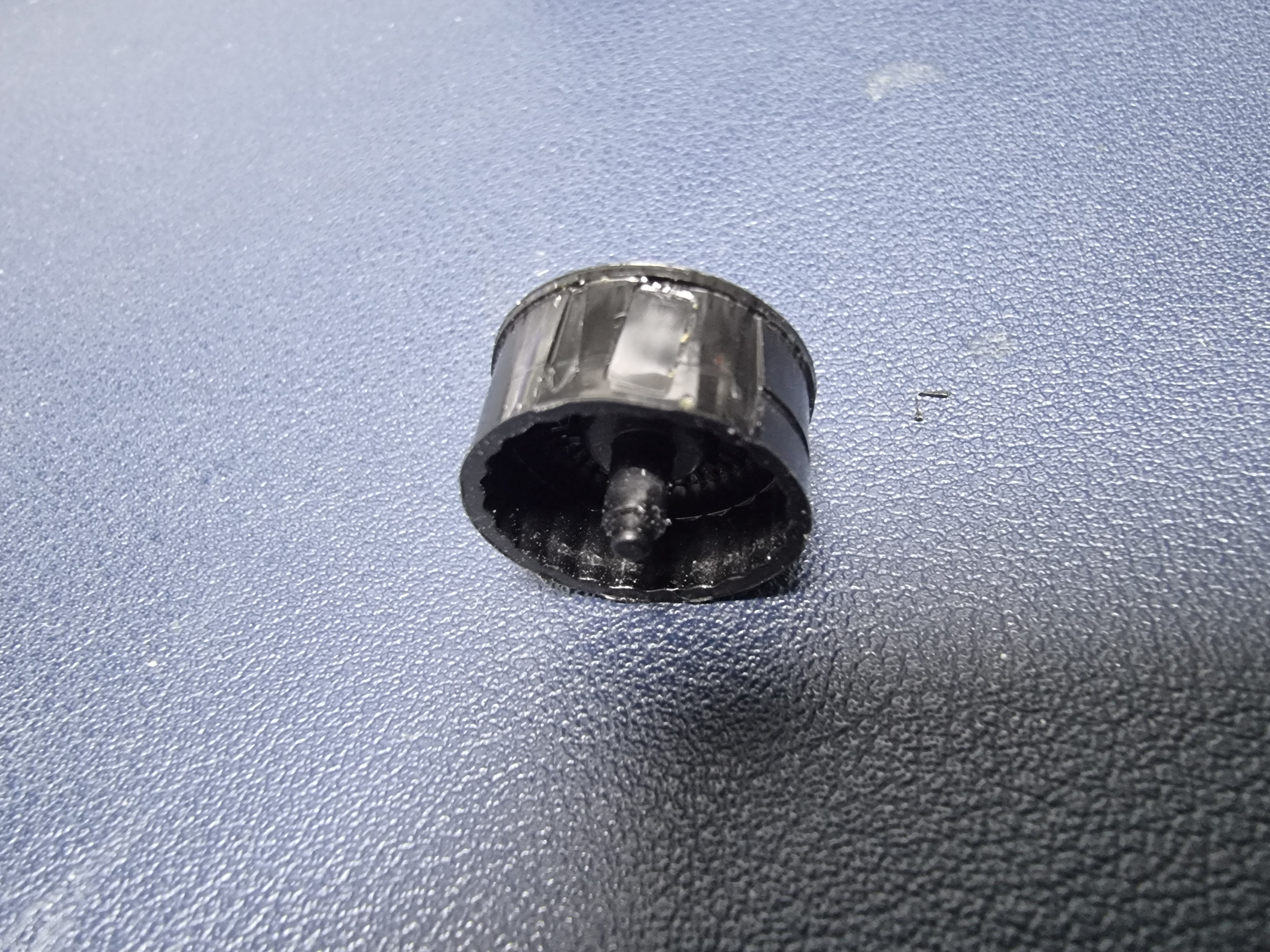

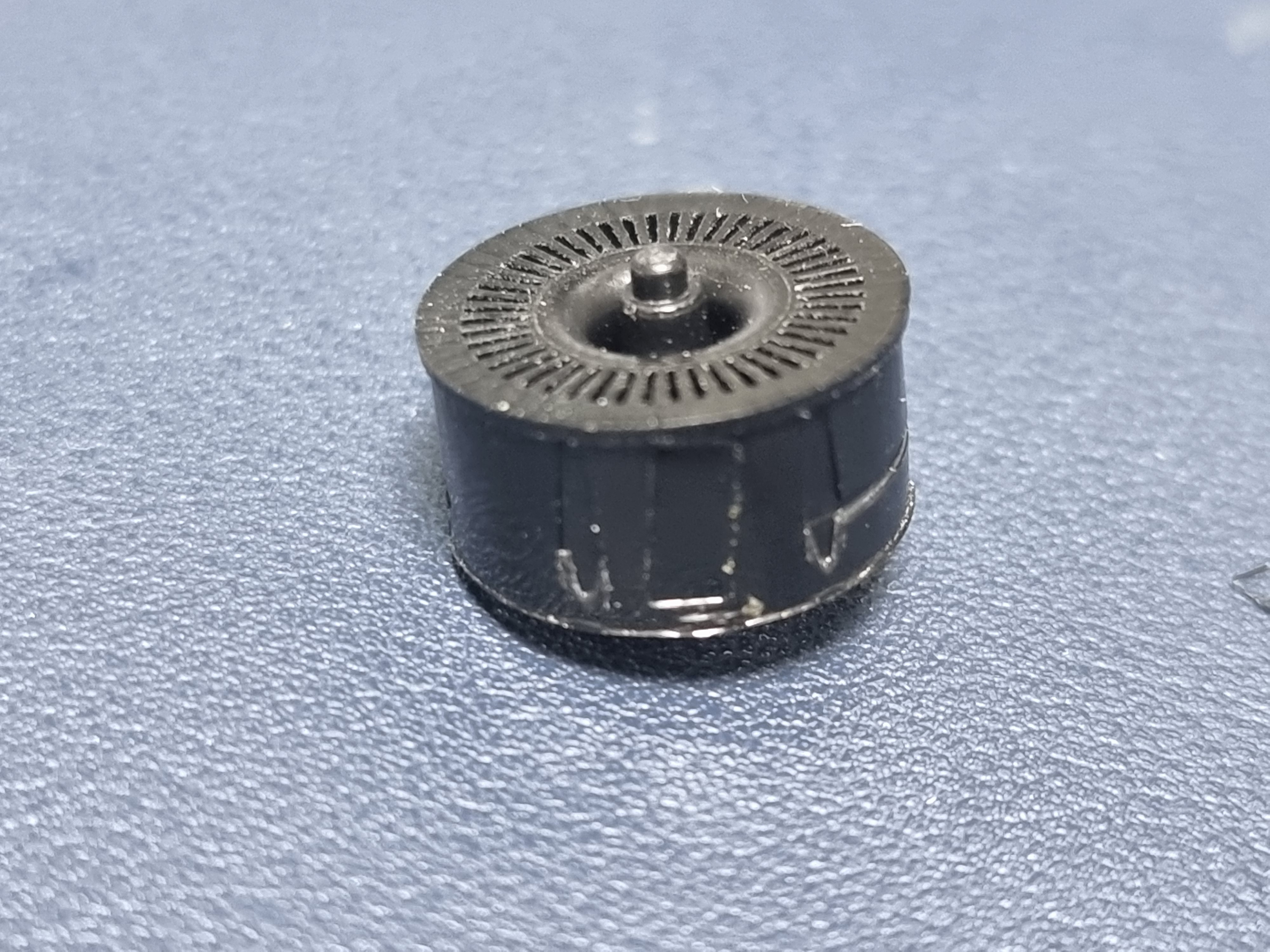

정품휠과 안쪽 플라스틱 부품은 서로 정확히 결합할 수 있도록 홈이 나 있습니다.

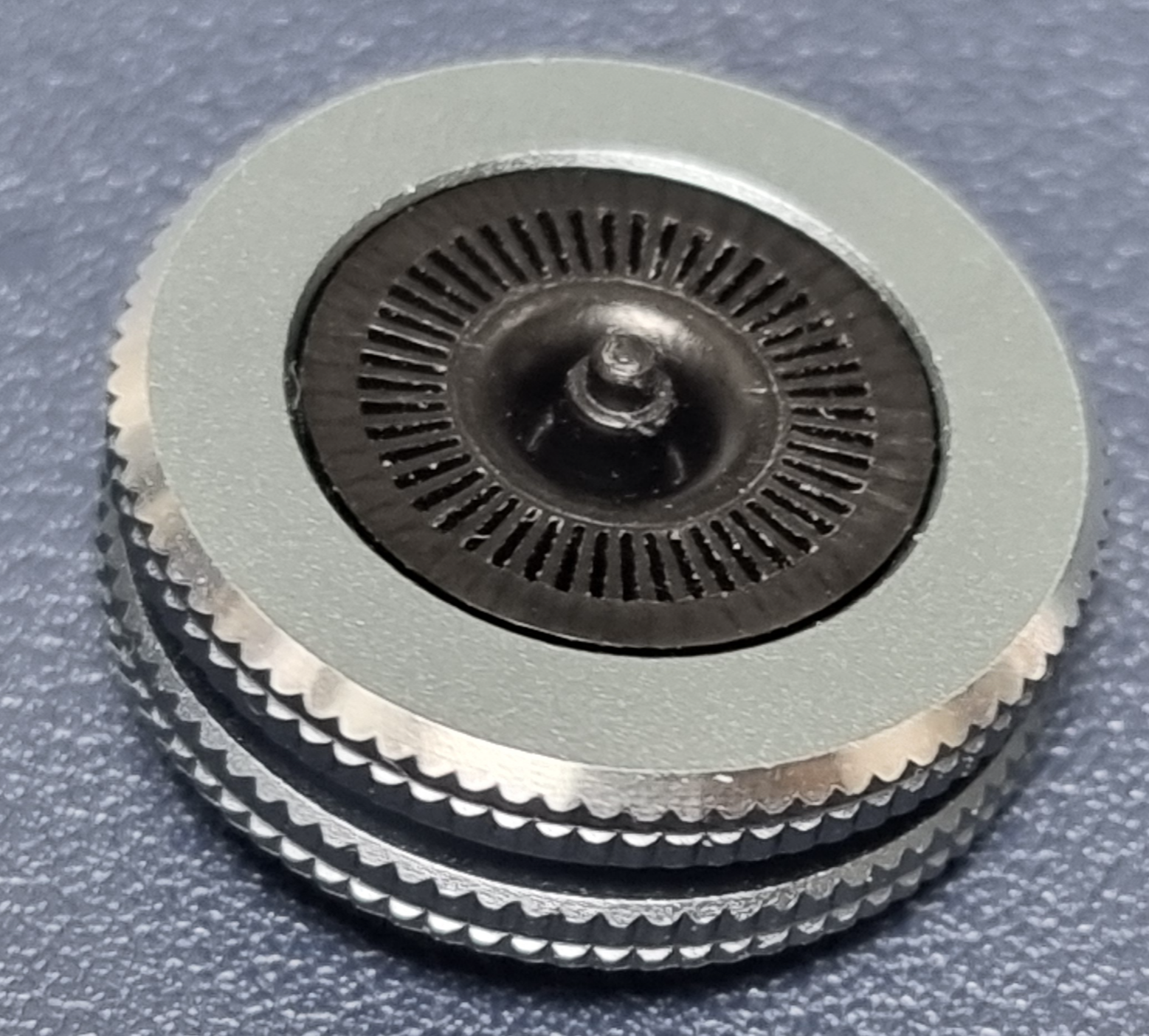

알리에서 구매한 휠에 장착을 해봅니다

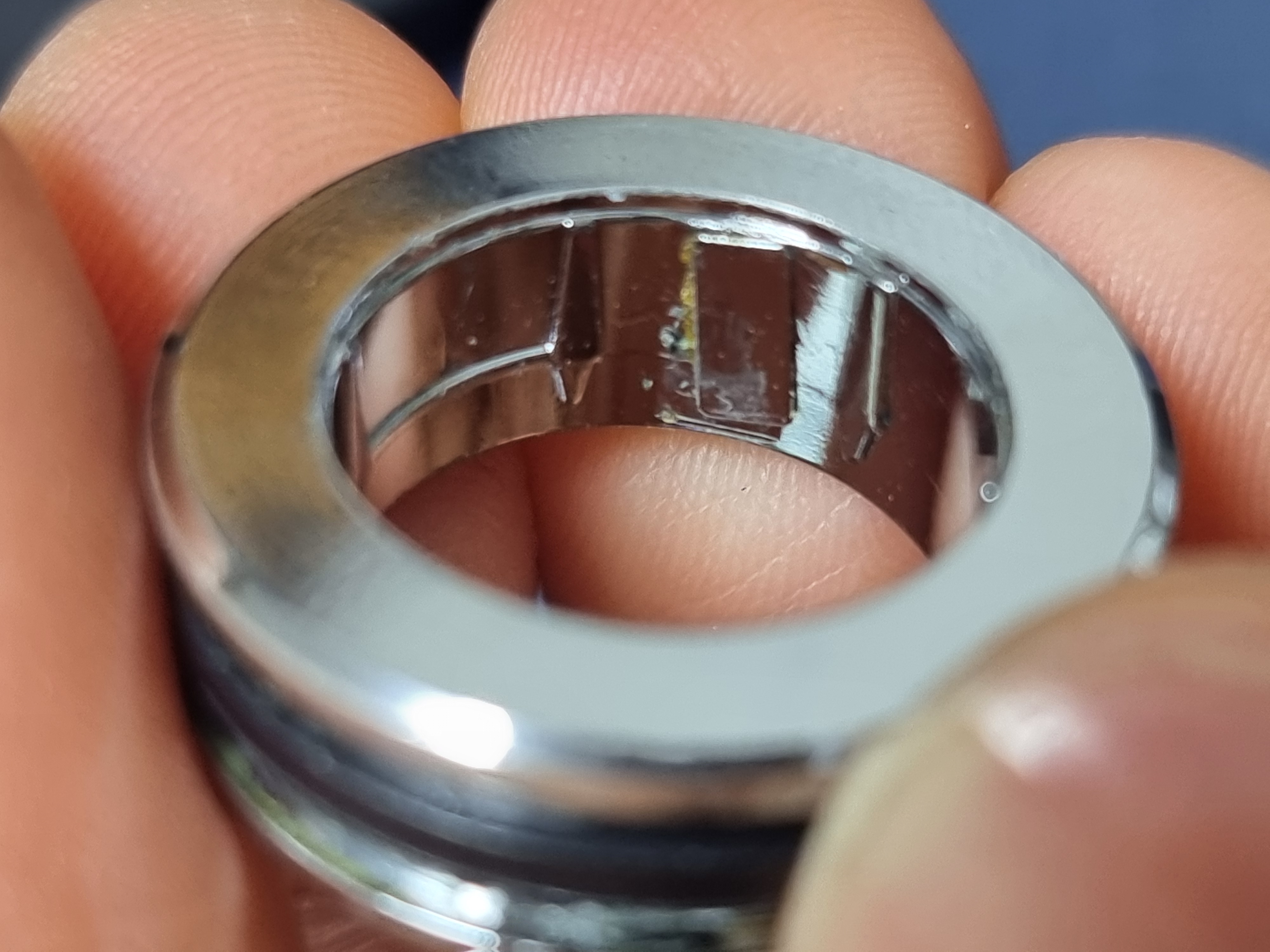

구매한 휠은 정품과 다르게 안쪽에 홈이 없이 매끄러운 재질이지만

플라스틱 부품과 꼭 맞아서 헛돌거나 오작동을 할 일은 없을 것 같습니다.

다만 기존 휠보다 무게가 가벼워 무한 휠 작동 시 오래 돌지 못하고,

플라스틱부품의 홈 때문인지 휠을 빠르게 돌리면 발란스가 맞지 않습니다

또한 홈이 기존부품보다 깊기 때문에 끝까지 밀어 넣으면 위의 사진처럼 휠안쪽으로 부품이 들어가 버립니다

물론 그렇다고 해서 사용하는데 문제가 있는 것은 아닙니다.

휠 모듈과 배터리까지 조립하고 정상작동을 하니 정상작동을 합니다.



이제 엄지휠을 교체해 봅니다.

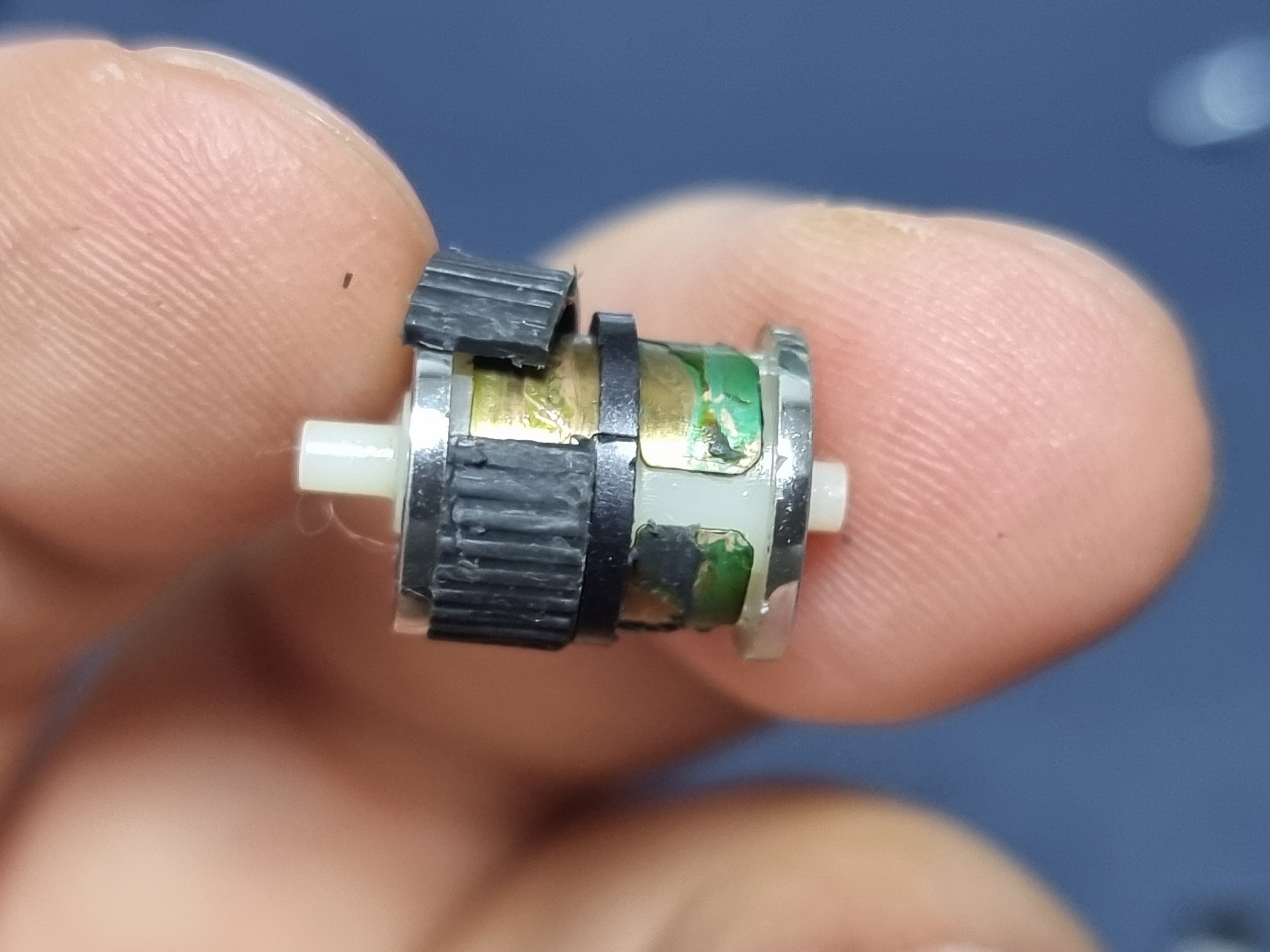

은색 부분을 양쪽에서 잡아 빼면 빠지는 구조이지만

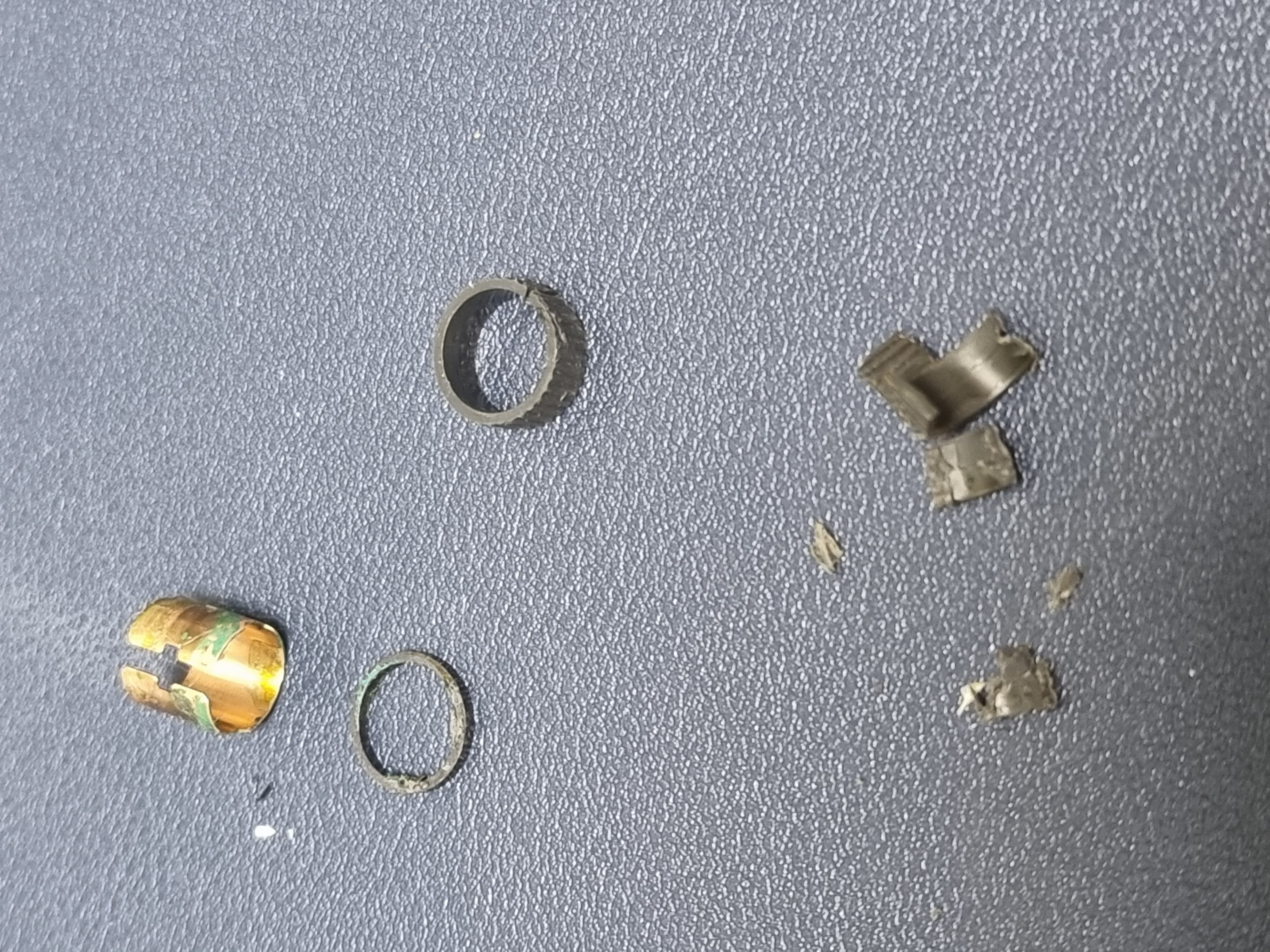

고무를 칼로 잘라 힘들이지 않고 분리를 합니다

가운데 금속 부분은 필요 없습니다.

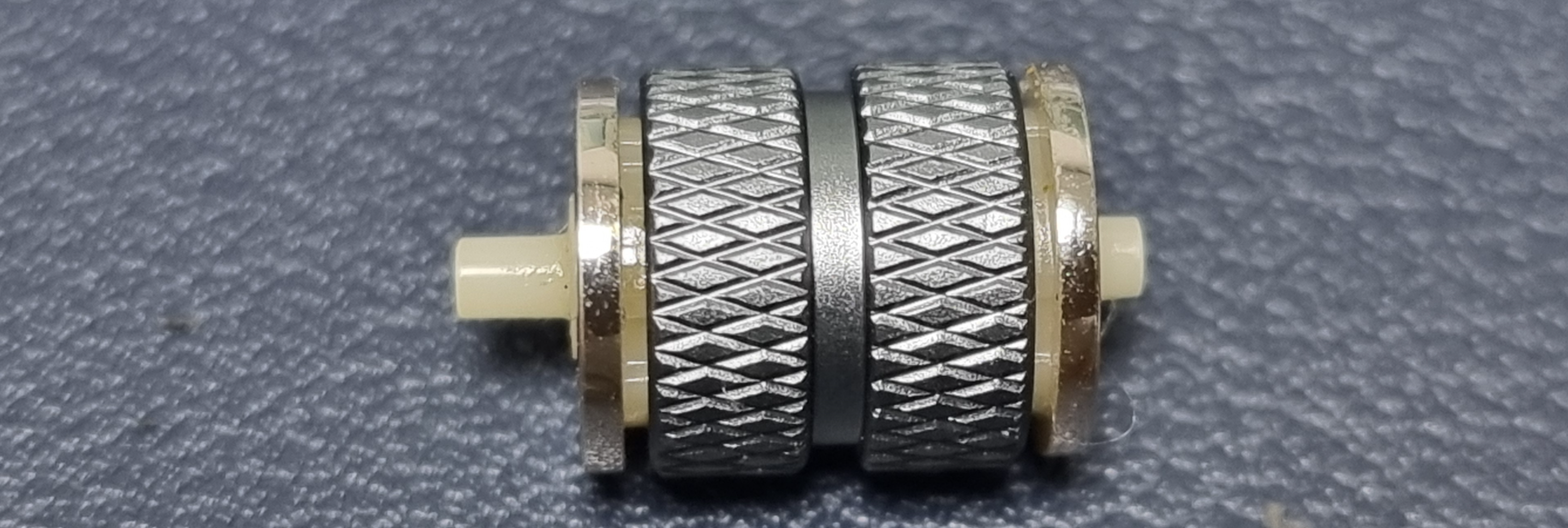

사진을 크게 보면 은색 부분 바로아랫부분이 살짝 튀어나와 있는데 이 때문에 새로 산 휠과 완전히 결합되지 않아

칼로 제거를 해줍니다 부품하나에 2군데씩 있습니다

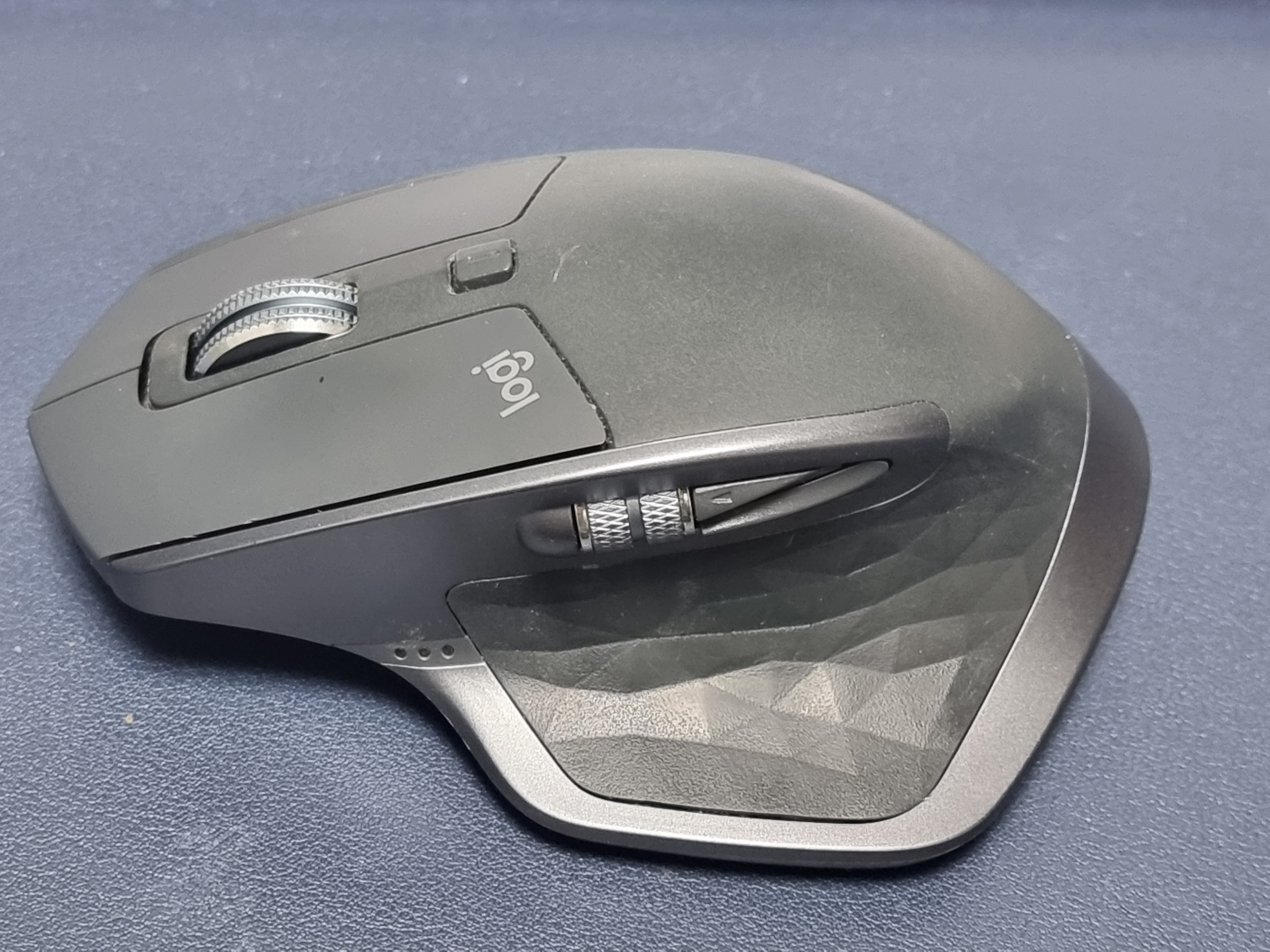

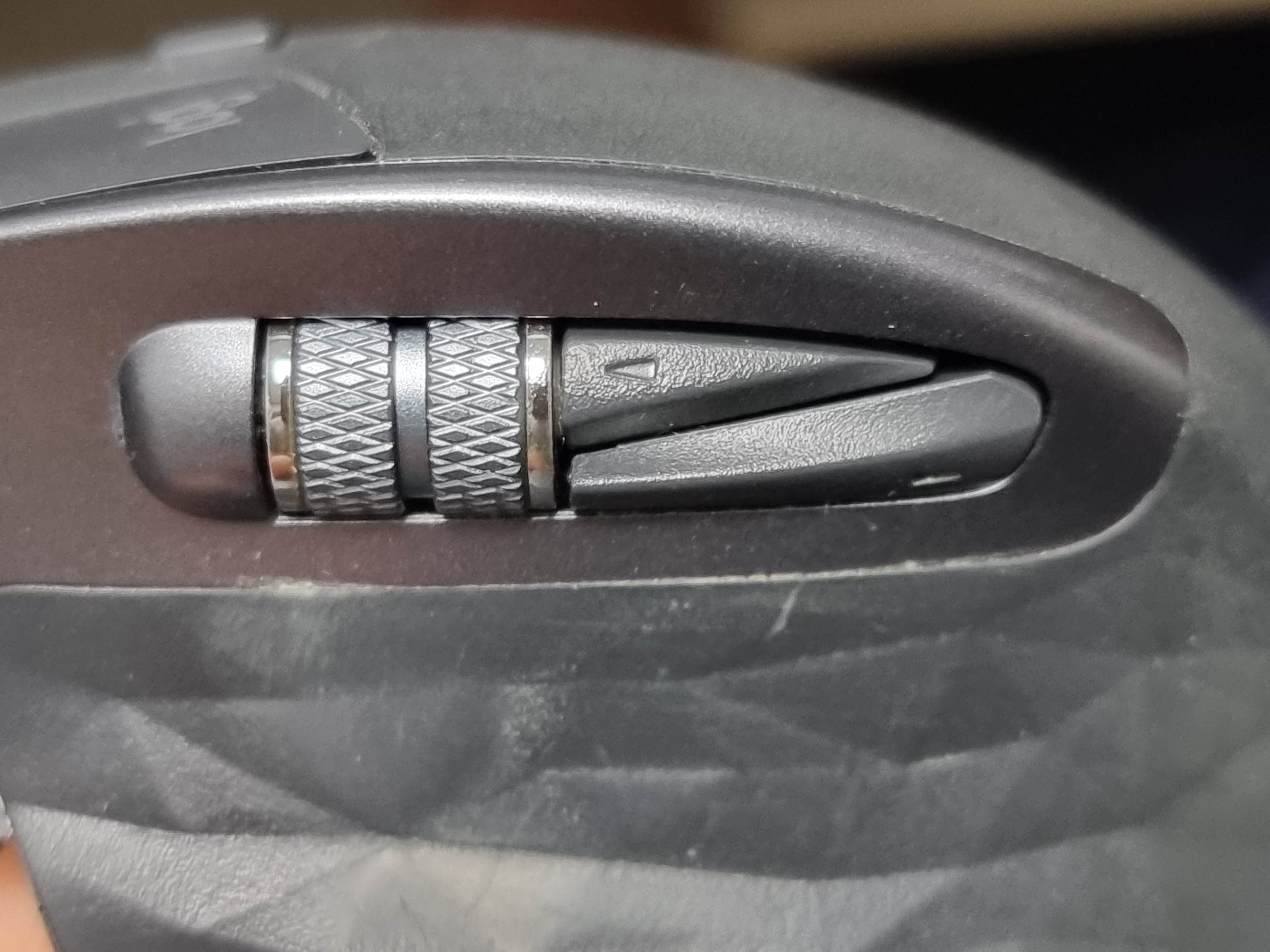

조립은 분해의 역순이므로 조립을 해봅니다



이번 작업은 아주 성공적입니다.
