캠핑용 선풍기의 기판이 고장나서 오작동을 하는데
수리할 기술은 없고 버리기는 아깝고 해서 쓸데없지만 저렴할 때 사놓은 부품을 활용하여
다가오는 여름을 대비할 겸 IOT선풍기로 개조를 해보기로 했습니다
선풍기 모터가 12V이므로 220V를 12V로 변환해서 출력해 주는 파워서플라이(왼쪽)와
220V를 켜고 끌 수 있는 스마트 스위치(오른쪽)을 준비했습니다
728x90
220V → 스마트 스위치 → 파워서플라이 → 선풍기 의순서로 전선을 연결해 줍니다

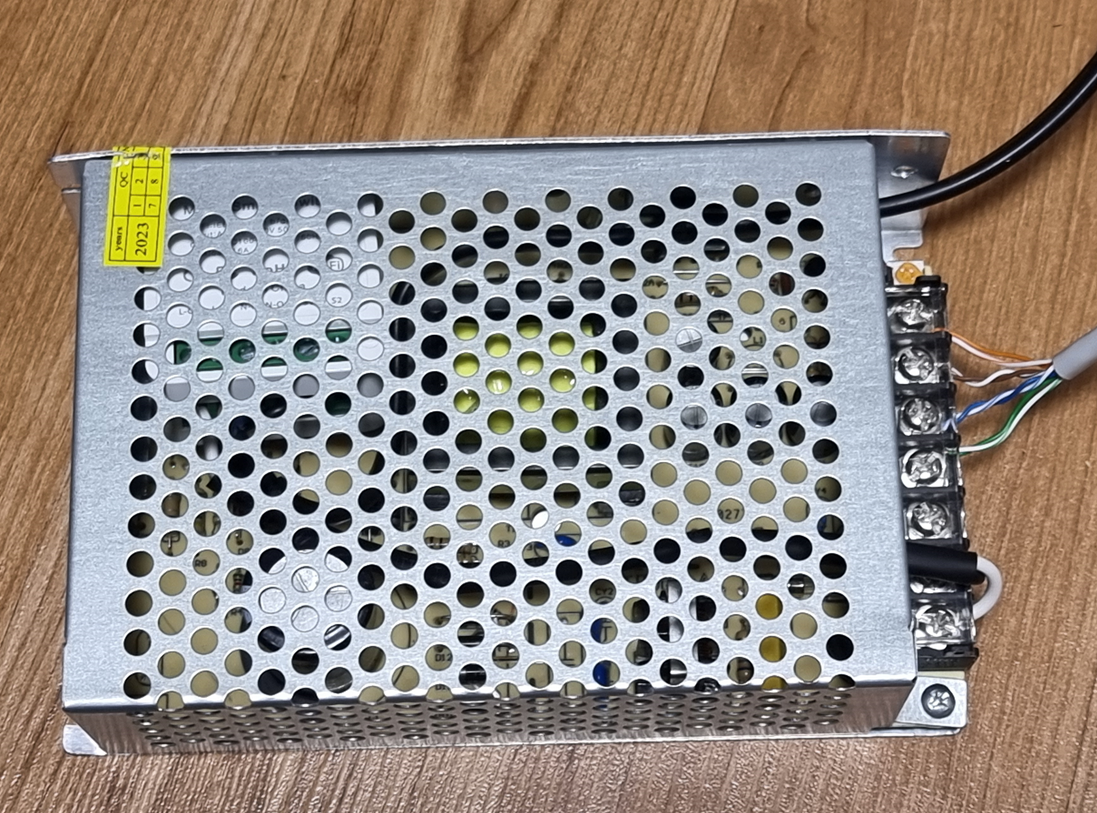

저는 주렁주렁 달려있는 게 싫어서 파워서플라이 내부의 빈 공간에 스마트 스위치를 넣어놨습니다
스마트 스위치를 구글어시스턴트에 등록하고
스마트 스위치를 켜라고 하면 전기가 공급됩니다
선풍기뿐만 아니라 12V를 사용하는 기기를 연결해도 됩니다
220V를 직접 연결하고 싶은 경우 스마트 스위치의 out부분에 220v 전선을 연결하거나 콘센트 등을 연결하면
음성으로 전원을 켜고 끌 수 있습니다

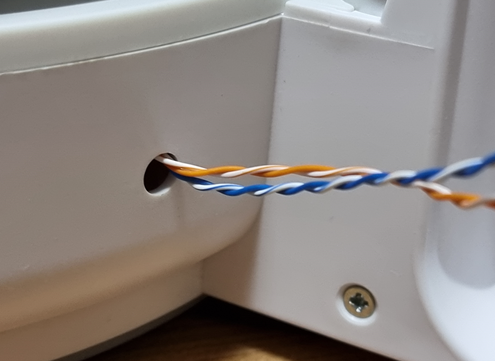

저는 집에 있는 부품들을 활용해서 캠핑용 선풍기의 충전단자를 제거하고 모터 전원에 직접 연결했습니다
전기가 통하면 선풍기가 바로 작동하고 전기가 차단되면 선풍기가 꺼지는 아주 단순한 구조입니다
