콜맨 캠핑 냉장고 파워칠 팬교체 및 커버제작 by 3d프린터

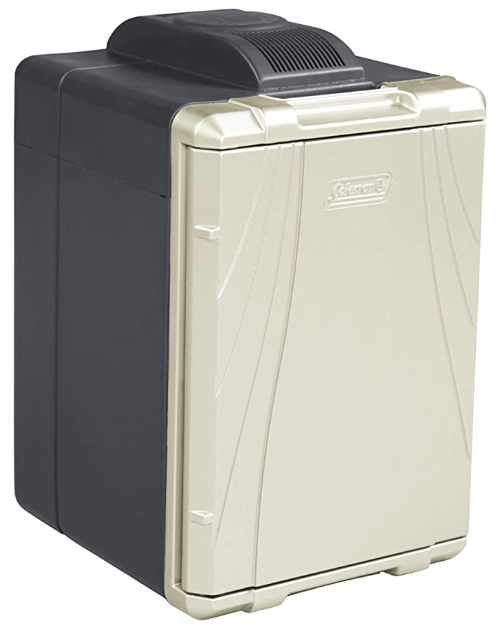

콜맨 파워칠 냉장고

10년도 더 전에 캠핑을 해보겠다고 장비를 하나하나 구입하기 시작할 때

정제적인 어려움으로 인하여 중고로 필요한 장비들을 모으기 시작했습니다



그중에서도 콜맨에서 출시한 파워칠 냉장고 이 녀석은 연식조차 가늠이 안 되는 유물급의 캠핑장비입니다



원리는 팰티어 소자를 이용한 냉각방식으로 어떻게 보면 에어컨과 비슷하게 작동합니다

팰티어 소자를 중심으로 위아래에 방열판이 있고 각각의 방열판에는 팬이 달려있습니다

전기가 켜지면 바깥쪽 방열판은 열이 발생하고 안쪽방열판은 냉기가 발생합니다

각각 쿨러는 그 열과 냉기를 순환시킵니다

한마디로 바깥과 안쪽의 열교환을 하는 원래라고 보시면 됩니다



사실 이번 포스팅은 일을 크게 벌인 제 불찰입니다

소음이 갑자기 크게 느껴졌고 외부 팬을 교체하였지만 여전히 소음은 컸습니다

결론은 외부 팬&방열판 커버 때문에 와류 또는 고정에 따른 소음으로 생각됩니다

커버를 벗기면 또 소음이 없어지거든요



그러던 와중 내부커버를 제거하고 테스트를 하다 손가락을 다치고 팬의 날개가 부러지는 참사가 발생하여

집에 있는 팬 + 3d프린터로 커버를 재작 하기에 이르렀습니

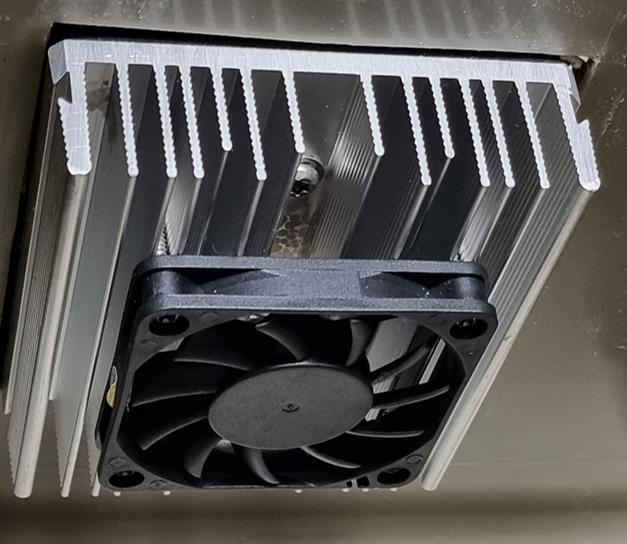

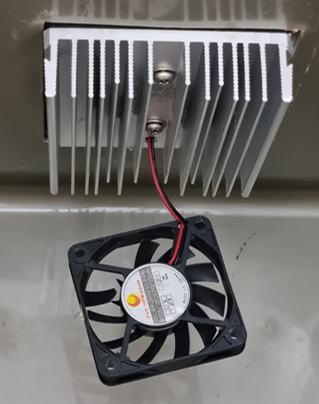

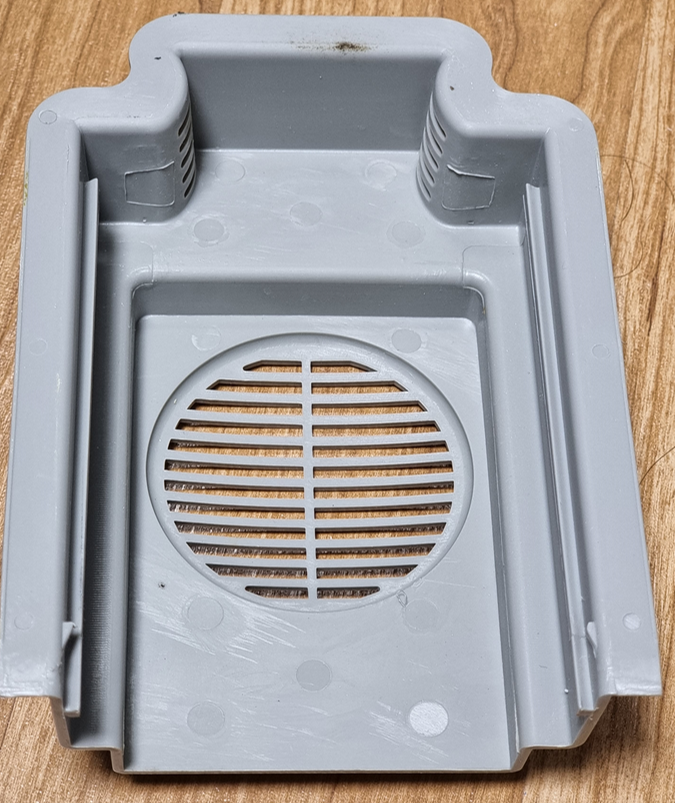

기존 파워칠의 내부 팬커버와 방열판, 팬의 모습입니다

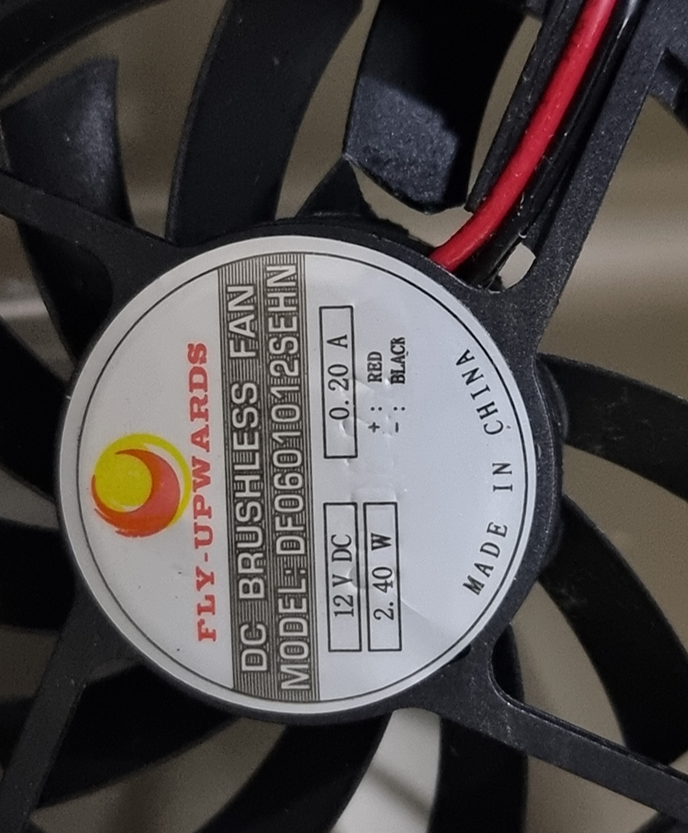

규격은 가로세로 60mm  X 60mm 높이 10mm  12v 0.20A입니다

이 작은 팬이 엄청난 속도로 돌기 때문에 소음은 필수입니다

하지만 냉장고문을 닫으면 들리지 않기 때문에(외부팬이 훨씬 시끄럽기 때문에;;) 소음은 잘 느껴지지 않죠





그렇지만............... 저는 사고를 쳤습니다



부러졌습니다...... 제 손가락에서도 피가 났습니다.........

그리고 집에 있는 부품을 찾아봤지만 60미리 두께 10미리짜리 팬은 없었고

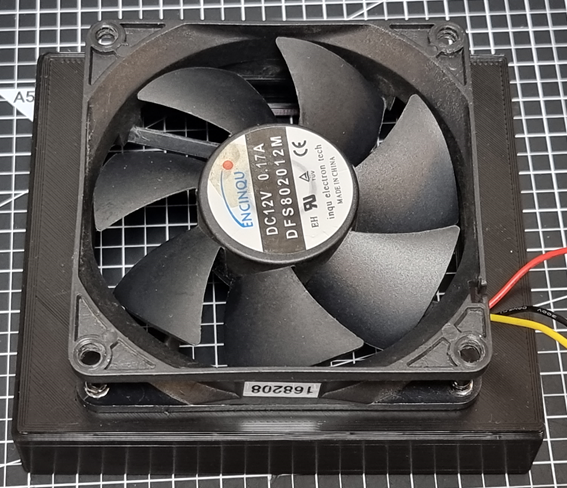

국내 쇼핑몰은 금액이 비싸고 알리는 너무 오래 걸리고......... 하다가 집에 있는 80미리 팬을 활용해 보기로 합니다........

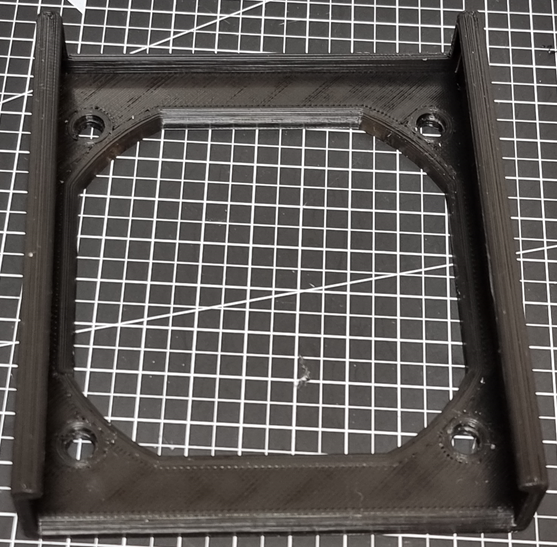

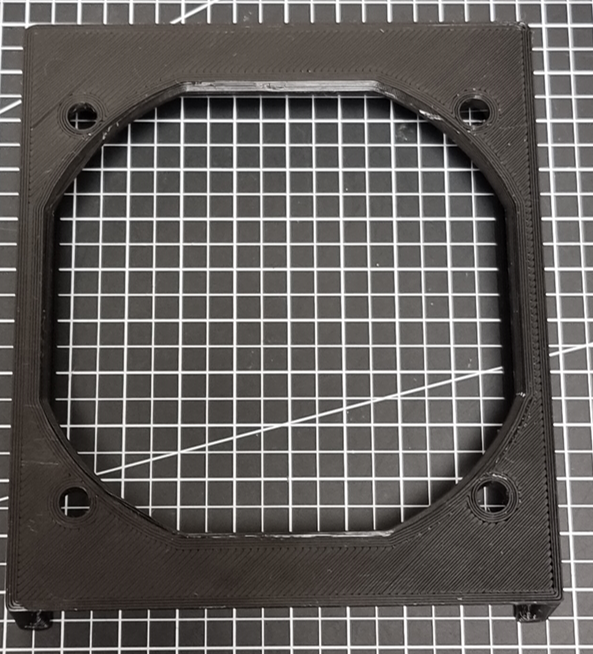

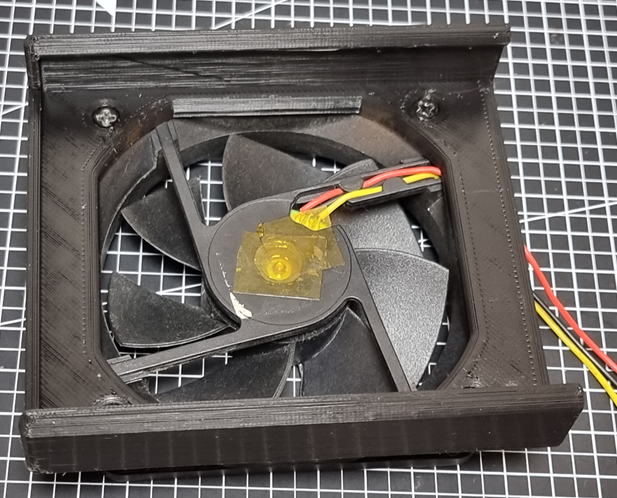

다행히 한 번의 실패만으로 아주 만족스러운 결과물을 얻었습니다

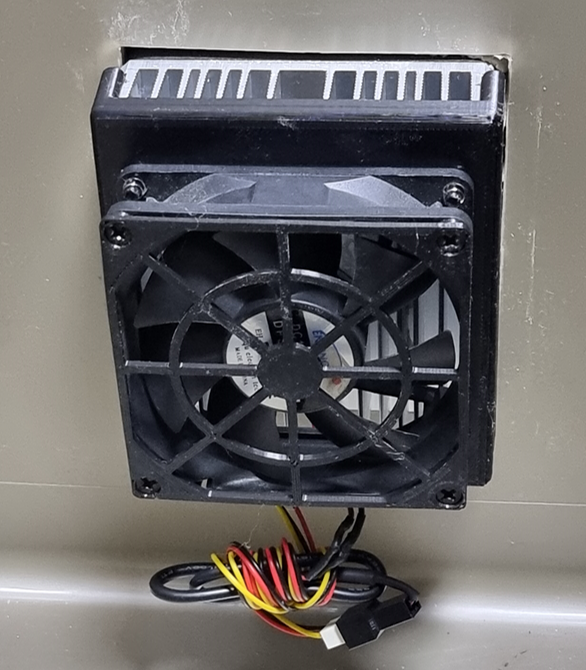

굉장히 핏 합니다

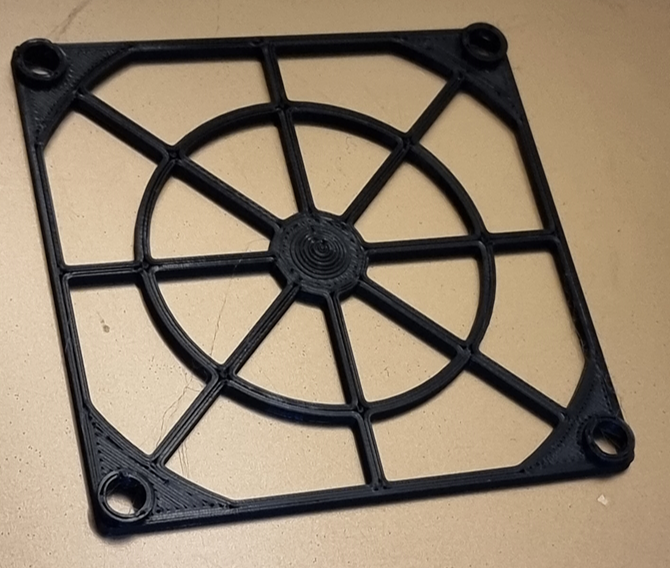

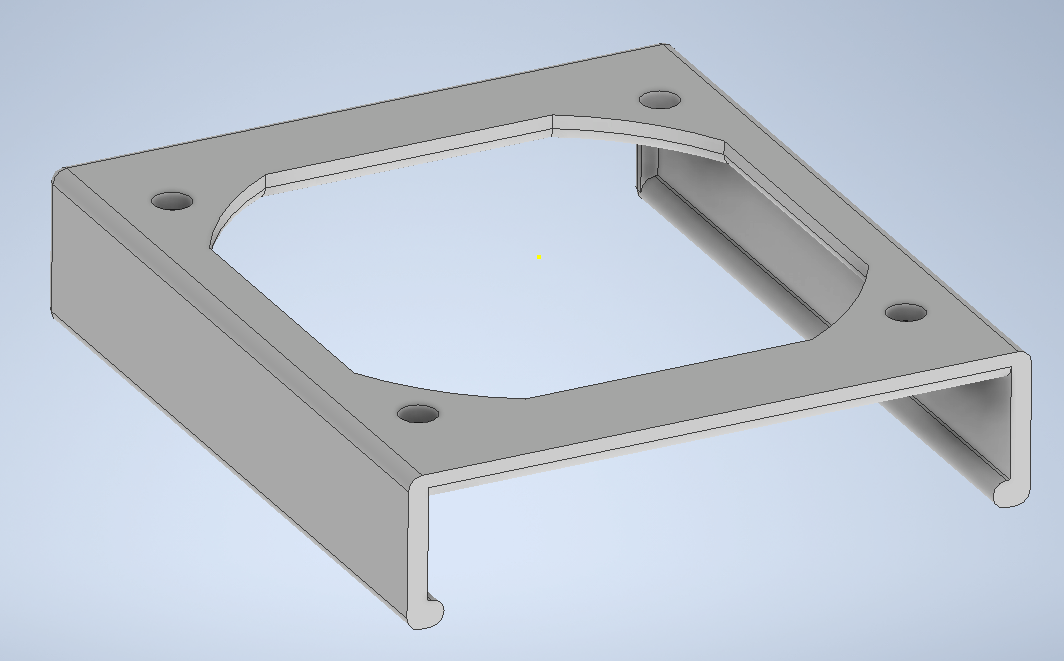

그리고 저상태로 두면 돌아가는 팬의 날개에 다칠 우려가 있으니 팬커버를 제작해 봅니다

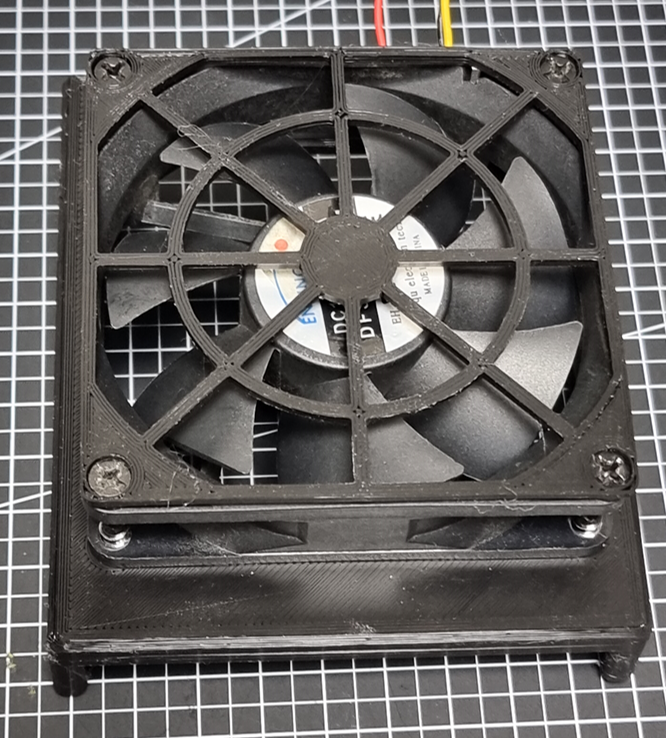

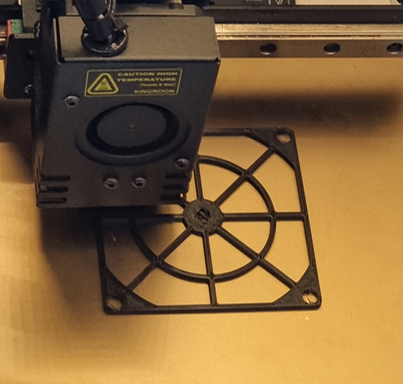

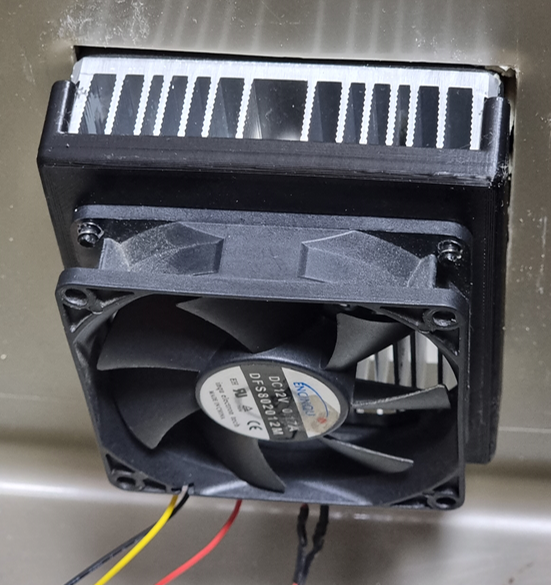

출력 후 장착해 봅니다







파일의 다운로드 및 출력은 무료입니다.

개인적인 사용은 상관없지만 상업적인 이용이나, 무단 설계변경, 2차 배포는 금지합니다.

금전을 위한 설계파일 공유가 아니므로 주문이나 개인적인 의뢰 요청은 사절합니다.
